Laporan Akhir (P.2) M.1 uP Uc

[Menuju Akhir]

[Kembali Ke Menu Awal]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart
4. Listing Program

5. Video Simulasi

6. Analisa

7. Link Download

1. Komponen  [kembali]

Gambar 1. Arduino

Gambar 2. Seven Segment

Gambar 3. Hardware Seven Segment

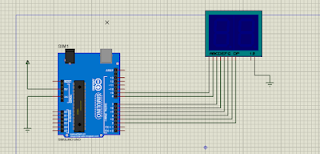

2. Rangkaian Simulasi [kembali]



3. Flowchart  [kembali]

4. Listing Program [kembali]

byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9}; //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte


void setup()      //Semua kode dalam fungsi ini hanya dieksekusi sekali
{   for (int i = 0; i < 9; i++)  //Kondisi perulangan dari 0 hingga batas kecil dari 9; Increase
{
pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT
}
}

void loop()             //Semua kode dalam fungsi ini di eksekusi berulang
{
       digitalWrite(2, HIGH);
       digitalWrite(3,  LOW);
       digitalWrite(4,  LOW);
       digitalWrite(5,  LOW);
       digitalWrite(6,  LOW);
       digitalWrite(7, HIGH);
       digitalWrite(8, HIGH);
       digitalWrite(9, HIGH);
}

5. Video Simulasi [kembali]

6. Analisa [kembali]

Soal :

1. Seven segment jika tidak diberi tegangan pada kaki common, apa yang terjadi pada 7-segment?

2. Bagaimana jika ingin menampilkan bilangan hexadesimal pada 7-segment?

Jawab :

1. Pada percobaan ini kita menggunakan seven segment common katoda, dimana gabungan dari seluruh katodanya terhubung ke gorund. Untuk menghidupkan seven segment memerlukan tegangan positif, jika seven segment dikaki common tidak diberi tegangan maka seven segment akan mati.

2. Seven segment dapat menampilkan bilangan decimal dan heksadesimal berupa huruf A-F, dilakukan dengan cara dengan mengatur logika atau bilangan biner pada setiap pin serta diatur juga kombinasi pada masing masing kaki (segment) pada seven segment.

Kesimpulan :

Berdasarkan percobaan yang telah dilakukan dapat diambil kesimpulan bahwa seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment. prinsip kerja dari seven segment ini sama dengan LED. Ada 2 jenis seven segment yaitu common katoda dimana gabungan dari seluruh katodanya terhubung ke gorund dan common anoda dimana gabungan seluruh anodanya terhubung ke VCC. Arduino merupakan papan rangkaian elektronik bersifat open source yang di dalamnya terdapat sebuah chip mikrokontroler. Pin I/O pada Arduino disusun secara paralel di dalamnya sehingga tidak mempengaruhi antar pin I/O. Input digital akan mendeteksi perubahan logika biner pada pin tertentu, sedangkan output digital digunakan untuk menghasilkan bilangan biner dengan menggunakan sintaks “digitalWrite(pin,nilai)” yang telah diset ke mode OUTPUT pada program yang akan dipasang pada Arduino. LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju.Logika (1 atau 0) yang dihasilkan dari pin-pin I/O Arduino dapat mempengaruhi hidup dan matinya LED.

7. Link Download [kembali]

Link html download disini
Link Video Rangkaian Simulasi Percobaan 2, M.1 download disini
Link Rangkaian Simulasi Percobaan 2, M.1 download disini

Link Program Arduino download disini
