A. Pengertian Dioda Zener
Dioda Zener (Zener Diodes) adalah Komponen Elektronika yang terbuat dari Semikonduktor dan merupakan jenis dioda yang dirancang khusus untuk dapat beroperasi di rangkaian Reverse Bias (Bias Balik). Pada saat dipasangkan pada Rangkaian Forward Bias (Bias Maju), Dioda Zener akan memiliki karakteristik dan fungsi sebagaimana Dioda Normal pada umumnya. Efek Dioda jenis ini ditemukan oleh seorang Fisikawan Amerika yang bernama Clarence Melvin Zener pada tahun 1934 sehingga nama Diodanya juga diambil dari nama penemunya yaitu Dioda Zener.
B. Cara untuk menentukan tegangan yang melalui dioda zener menggunakan rumus :
Gantikan rangkaian ekuivalen yang sesuai dan selesaikan untuk yang tidak diketahui yang diinginkanKarna Berlaku Hukum kirchof maka :
C.Prinsip Kerja Dari Dioda Zener
Pada umumnya, Dioda Zener akan menyalurkan arus listrik yang mengalir ke arah yang berlawanan jika tegangan yang diberikan melampaui batas “Breakdown Voltage” atau Tegangan Tembus Dioda Zenernya. Karakteristik ini berbeda dengan Dioda biasa yang hanya dapat menyalurkan arus listrik ke satu arah. Tegangan Tembus (Breakdown Voltage) ini disebut juga dengan Tegangan Zener.
Untuk lebih jelas mengenai Dioda Zener, mari kita lihat Rangkaian dasar Dioda Zener dibawah ini :
2. Rangkaian Untuk lebih jelas mengenai Dioda Zener, mari kita lihat Rangkaian dasar Dioda Zener dibawah ini :

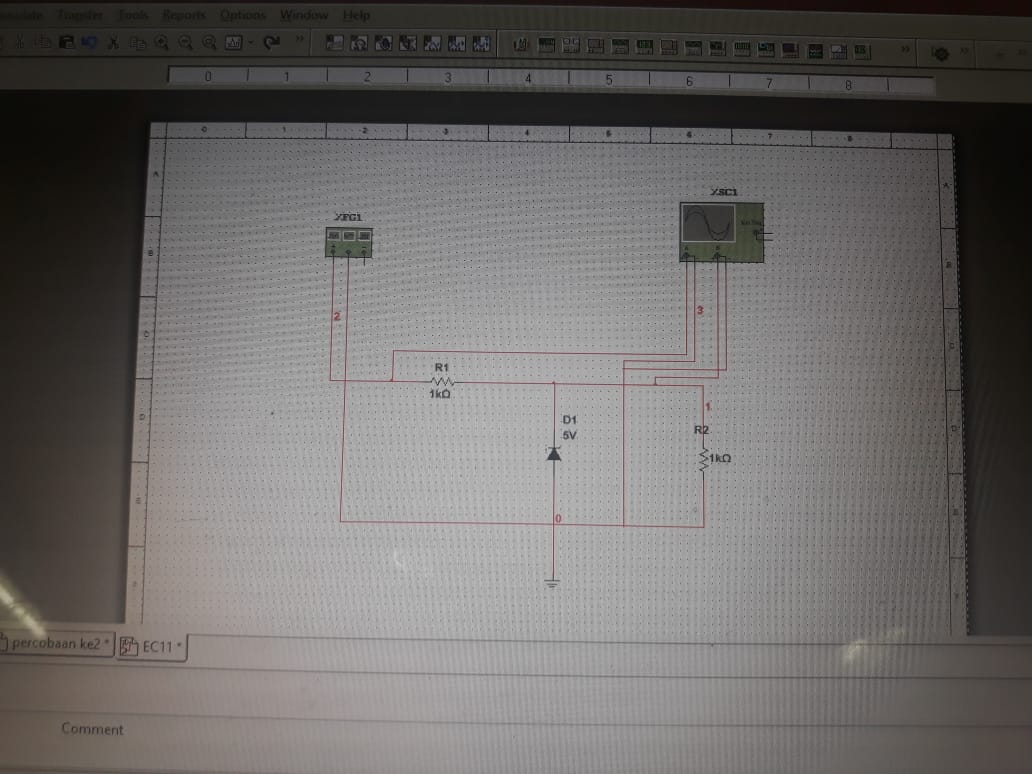

(Gambar 1. Rangkaian )
(Gambar 2. Gelombang yang Terbentuk)
3. Video 4. Link Download
Download Video Dioda Zener disini
Download Rangkaian disini
